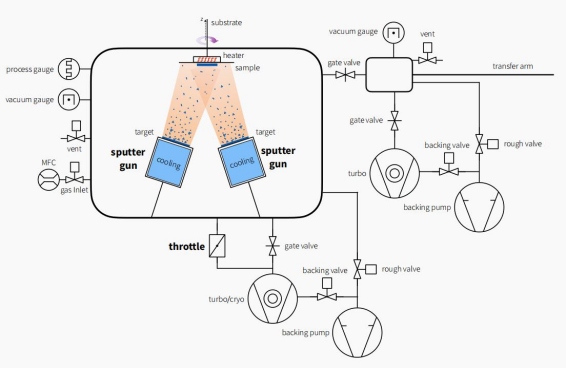

我们每天产生的照片、文档、工业数据，都需要可靠的存储介质 “保管”—— 小到手机里的 128GB 闪存，大到数据中心的 PB 级硬盘阵列，背后都藏着一项关键技术：磁控溅射。它像一位 “隐形薄膜工程师”，通过在存储介质表面制备超薄功能薄膜，决定了存储设备的容量、速度与寿命。今天就用大白话，带你看懂磁控溅射如何撑起数据存储行业的 “半边天”。
一、先搞懂：数据存储为啥离不开 “超薄薄膜”？
无论是机械硬盘、固态硬盘（SSD），还是光盘、磁带，核心存储原理都与 “薄膜” 息息相关：
• 机械硬盘靠 “磁记录层” 的磁场变化存数据，薄膜越薄、磁性越均匀，存储密度越高；
• SSD 的 “闪存芯片” 靠 “电荷存储层” 保存电荷，薄膜的绝缘性、稳定性直接影响数据留存时间；
• 磁光光盘靠 “相变层” 的状态转换记录数据，薄膜厚度误差超 5% 就会导致读写错误。
这些薄膜的厚度通常只有 10-100 纳米（1 纳米 = 头发丝直径的 1/10 万），要求 “薄、匀、纯、牢”，而磁控溅射技术恰好能满足这些严苛需求 —— 它能像 “精准喷涂” 一样，把金属、合金、化合物等材料制成纳米级薄膜，且厚度误差可控制在 ±2% 以内，成为存储介质制备的 “刚需技术”。
二、三大主流存储场景：磁控溅射的 “用武之地”
从日常使用的硬盘到专业级存储设备，磁控溅射技术已深度渗透数据存储的核心场景，每一处应用都直接提升存储性能。

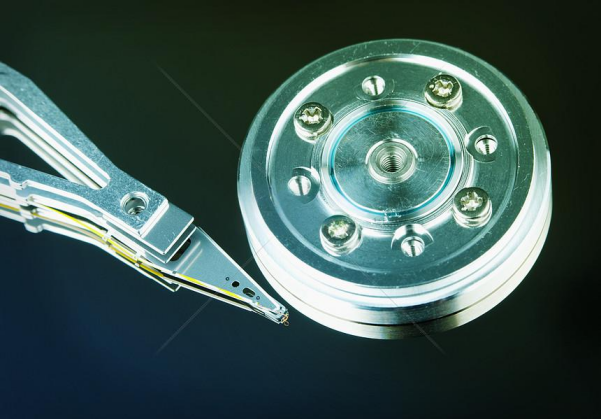

1. 机械硬盘：让 “1TB” 变 “20TB” 的关键

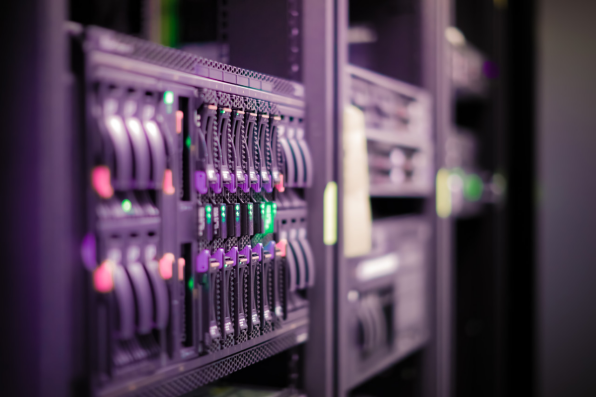

机械硬盘是数据中心的 “存储主力”，它的存储密度（每平方英寸能存多少数据）从早期的 1GB 提升到如今的 2TB，磁控溅射功不可没：
• 磁记录层制备：机械硬盘的 “盘片” 表面，需要一层超薄的 CoCrPt 合金磁记录层（厚度约 20nm）。磁控溅射能精准控制合金中 Co、Cr、Pt 的原子比例，让磁记录层的磁性颗粒均匀排列 —— 颗粒越细、排列越整齐，每平方英寸能容纳的 “数据点” 就越多，存储密度自然更高；
• 保护层防磨损：盘片高速旋转时，磁头与盘片距离仅几纳米，稍不注意就会 “划伤”。磁控溅射会在磁记录层表面镀一层 5-10nm 的类金刚石碳（DLC）薄膜，硬度达 Hv2000 以上（相当于玻璃硬度的 3 倍），既能防划伤，又能减少磁头摩擦带来的损耗，让硬盘寿命延长 30%。
某硬盘厂商数据显示，采用磁控溅射制备的盘片，存储密度比传统电镀工艺提升 4 倍，如今 20TB 的机械硬盘能轻松实现，就是靠这层 “超薄磁膜”。
2. SSD 闪存芯片：给 “数据” 加一道 “安全锁”
SSD 因速度快、无噪音，成为电脑、手机的主流存储选择，而它的 “闪存芯片” 里，磁控溅射制备的薄膜是数据的 “安全锁”：
• 电荷存储层（氮化硅膜）：闪存芯片的核心是 “浮栅晶体管”，靠 “电荷存储层” 保存电荷来记录数据。磁控溅射能制备厚度均匀的氮化硅薄膜（约 15nm），这层薄膜像 “绝缘口袋”，能牢牢锁住电荷 —— 即使断电，电荷也能留存 10 年以上，避免数据丢失；
• 阻挡层（氧化硅膜）：为防止电荷泄漏，需要在存储层两侧镀氧化硅阻挡层（约 5nm）。磁控溅射制备的氧化硅膜致密度高、无针孔，能有效阻挡电荷 “逃跑”，某芯片厂商测试显示，这种薄膜让 SSD 的数据 retention（留存）时间从 5 年提升到 10 年。
如今主流的 3D NAND 闪存（把晶体管堆叠成 “高楼”），更是离不开磁控溅射 —— 它能在多层堆叠的结构中，实现每层薄膜厚度一致，确保不同 “楼层” 的存储单元性能统一。
3. 专业级存储：磁带、光盘的 “长寿秘诀”
在需要长期存档的场景（如档案馆的历史数据、影视公司的原始素材），磁带和磁光光盘仍是首选，而磁控溅射是它们 “长寿” 的关键：
• 磁带的 “高保真磁层”：专业磁带的存储密度可达 1TB / 盒，靠的是磁控溅射制备的 FeCo 合金磁层（厚度约 10nm）。这层磁层的磁性稳定性远超传统磁带，在常温常湿环境下，数据可保存 50 年以上，且反复读写 1000 次后，信号衰减仍小于 5%；
• 磁光光盘的 “相变层”：磁光光盘靠激光加热 “相变层”（如 GST 材料）在 “晶态 / 非晶态” 间转换存数据，磁控溅射能精准控制相变层厚度（30-50nm），且成分纯净（杂质含量≤50ppm），确保每次相变都稳定可靠，数据误码率仅 0.02%，远低于行业标准的 0.1%。
三、为啥是磁控溅射？存储行业独爱它的 3 个原因
在存储介质薄膜制备中，还有蒸发镀膜、化学气相沉积（CVD）等技术，但磁控溅射能成为主流，靠的是三个 “无可替代” 的优势：
1. 精度够高：满足 “纳米级” 存储需求
存储薄膜的厚度误差超 3% 就会影响性能，磁控溅射能将误差控制在 ±2% 以内 —— 比如制备 20nm 的磁记录层，实际厚度波动不超过 0.4nm，相当于在 1 米长的纸上涂漆，每一处的厚度差不超过 2 毫米。这种精度是蒸发镀膜（误差常超 10%）无法比拟的，直接决定了存储设备的容量上限。
2. 兼容性强：啥材料都能 “镀”
存储介质需要的薄膜材料五花八门：机械硬盘用 CoCrPt 合金、SSD 用氮化硅、磁带用 FeCo 合金、光盘用 GST 化合物。磁控溅射像 “万能工具箱”，只需更换靶材、调整溅射参数（如功率、真空度），就能制备不同类型的薄膜，不用为每种材料单独购置设备，大大降低了存储厂商的生产成本。
3. 可靠性强：薄膜 “牢且耐用”
存储设备需要长期使用，薄膜必须 “牢不可破”。磁控溅射制备的薄膜与基底（如硬盘盘片的铝合金、闪存芯片的硅片）附着力达 4B 级以上（用胶带粘都不会脱落），且致密度高（孔隙率≤1%），能阻挡水汽、杂质渗透，避免薄膜氧化失效。对比传统 CVD 技术制备的薄膜（易有针孔），磁控溅射的薄膜让存储设备的故障率降低 50% 以上。
四、未来趋势：磁控溅射如何适配 “更大容量” 需求？
随着数据量爆发式增长（预计 2025 年全球数据量将达 175ZB），存储设备需要 “更大容量、更快速度、更久寿命”，磁控溅射技术也在跟着升级：
• 超薄膜与多层堆叠：研发 “原子级磁控溅射” 技术，实现 5nm 以下超薄膜沉积，配合 3D 堆叠结构，让机械硬盘存储密度突破 5TB / 英寸 ²，SSD 容量向 1TB / 芯片迈进；
• 新型材料适配：针对下一代存储技术（如磁阻随机存取存储器 MRAM、相变存储器 PCRAM），优化磁控溅射工艺，制备新型功能薄膜（如 MRAM 的 MgO 隧道结、PCRAM 的 GeSbTeSn 相变层），让存储速度提升 10 倍，且断电后数据不丢失；
• 绿色制造：通过 “靶材回收复用”（将报废靶材精炼后重新制靶）和 “低温溅射工艺”，降低能耗 30%，减少贵金属（如 Pt、Co）浪费，契合数据中心 “低碳运营” 的需求。
结语：小技术撑起 “大数据” 的存储未来
磁控溅射虽不像硬盘、SSD 那样 “看得见摸得着”，却是数据存储行业的 “隐形基石”—— 没有它，就没有大容量的机械硬盘、长寿的 SSD、可靠的存档磁带，我们的照片、文档、工业数据也就没有了 “安全的家”。
随着数据存储向 “更高密度、更快速度、更低碳” 发展，磁控溅射技术还将继续进化，成为下一代存储设备的 “核心帮手”，为大数据时代的 “数据保管” 提供更强劲的技术支撑。
